驅動設計一般來說有三種方式：

1. 側面驅動，驅動輪在軌道左右兩層平行壓緊在軌道側立面，通過夾緊的方式驅動前進。







2. 底面驅動，驅動輪在軌道底部，通過彈簧等裝置將其壓緊在軌道底面，驅動前進。

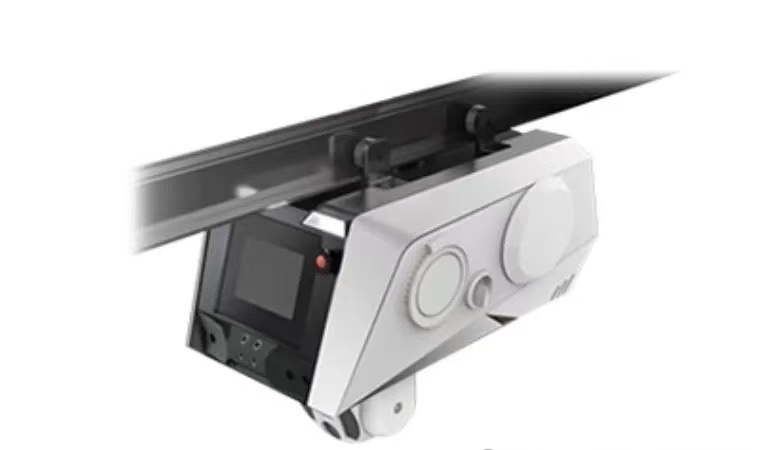

3. 吊裝驅動，驅動輪在軌道上方，通過設備的自重力將其掛在軌道上，驅動前進。

   從疲勞度和維護角度來說，可能采用吊裝驅動的方式。


但是，具有8m/s的速度要求，可能會需要側面驅動方式，具體還得經過仿真試驗，通過簡單測算，目前驅動輪的輪徑已經達到15cm，所以吊裝驅動不合適。

驅動輪一般有橡膠和尼龍兩種，從摩擦系數及滾動系數來說，橡膠優于尼龍，最終選擇采用橡膠作為驅動輪的輪胎材質。

電機選型

在以往高精度的巡檢機器人設計中，我們經常采用低壓伺服電機，但是此類電機有個成本高的致命問題。

除了低壓伺服電機，還有無刷直流電機、步進電機可以選擇，三者什么區別？

無刷直流電機（BLDC）

• 原理：通過電子換向器替代傳統電刷，定子繞組通電后產生旋轉磁場，驅動永磁體轉子轉動。

• 結構：由永磁體轉子、定子繞組和霍爾傳感器組成，無需物理電刷，減少了機械磨損。

• 特點：高效率（80-90%）、低噪音、支持高轉速。

低壓伺服電機

• 原理：閉環控制系統，通過編碼器或傳感器實時反饋位置/速度/扭矩信息，結合PID算法動態調整輸出。

• 結構：包含電機本體（通常為無刷電機）、編碼器、控制器和驅動器，集成度高。

• 特點：高精度、快速響應、寬調速范圍。

步進電機

• 原理：開環控制，通過脈沖信號按固定步距角旋轉，無需反饋系統。

• 結構：定子由電磁鐵繞組構成，轉子為永磁體或鐵芯，無電刷或換向器。

• 特點：結構簡單、成本低，但扭矩隨轉速升高顯著下降，易失步。

基于隧道巡檢定位精度要求不高、產品性價比要好的總體需求，我們不采用伺服電機，采用無刷直流電機。

從電機的使用壽命來分析： 無刷直流電機壽命最長（無機械磨損），伺服電機次之（依賴反饋系統穩定性），步進電機最短（易失步和發熱）。

最后結論：隧道巡檢機器人優先選擇無刷直流電機（長壽命、低維護）。

轉向機構設計

我們需要考慮機器人轉彎的需求，所以需要設計一個轉向機構，輔助機器人完成轉彎。

一般來說轉向機構都是由導向輪、從動輪、轉彎支架組成。

導向輪與軌道側面貼合，在機器人轉彎時可以啟到導向的作用，防止從動輪脫軌。

從動輪主要起到支撐和輔助行走的作用。

轉彎支架的作用就是帶動導向輪和從動輪按照軌道轉彎自動調節，根據機器人設定的最大轉彎鈑金進行轉彎角度設計。
